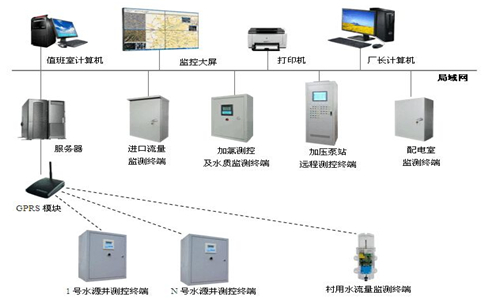

現代水廠自動控制系統能實現數據的采集、信息的處理和存儲，同時能實現全系統的實時通信，和自我診斷報警功能，為生活生產用水正常提供了極大的保障。那么水廠自動控制系統主要有哪些模塊組成呢?

1、進水流量調度子系統

操作人員根據生產工藝的需要在中央控制室完成進水流量的目標值給定設置，通過現場總線將控制指令傳送到進水流量控制的PLC控制其中，完成程序的編制，監控系統對給定流量進行跟蹤調節，完成準確的流量控制。

2、加藥控制子系統

操作人員對PLC設置必要的參數，包括藥液原液的濃度、欲配溶液的目標濃度及配藥過程中液位的高度等，數據設置完畢后啟動控制器，控制其根據參數自動進行溶液池使用的切換，并根據參數的變化調節進水電磁閥，保證溶液的目標比完成。

3、配電監測子系統

配電系統按照設備的特點選擇適合功率的配電保護裝置的安置，配電系統加設智能化綜合數字保護繼電器，通過現場總線技術實現配電系統與繼電保護器接入控制系統，系統運行后，智能繼電器根據設備的運行狀況及功率運轉情況調節電流和電壓，實現對設備的運轉功率調整，保護設備和儀器，并將監測數據實時傳回控制中心，信息采集的準確可靠，對事故的發生有重要的預測作用，實時調控繼電器的運行規避故障的發生，或對故障進行迅速處理。

4、泵房監控子系統

該系統主要是對取水泵房、提升泵房、出水泵房的機組實現遠程聯動開停控制及運行的監測。系統通過監測功能將電機組的功率、電壓電流數據、泵房真空系統運行狀態等數據記錄并傳輸至中央控制系統，PLC根據中央控制指令調節控制數據，并實現對機組的統一調度，該系統的功能還包括記錄運行機組跳閘故障保護信息及實時報警信息等。

5、濾池監控子系統

濾池控制系統主要功能是控制過濾和反沖洗過程。高程濾池采用恒定水位控制原理實現濾池的自動反沖洗，當實際液位超出系統預設的數值時，控制系統對閥門進行關閉指令;低程濾池采用流量控制與恒定水位結合的控制方式，流量或水位超出設定值系統進行報警并關閉閥門。
